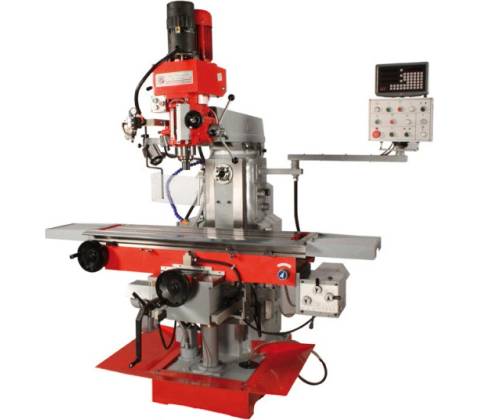

HOLZMANN BF 1000DDRO

Univerzální frézka HOLZMANN BF1000DDRO 1. Popis frézky HOLZMANN:

Těžký a vibrace absorbující litinový stroj

V dodávce sériově s tříosým číslicovým odměřováním

Automatický posuv v ose X

Převodovkou poháněné horizontální a vertikální vřeteno

Jednoduchá a rychlá změna mezi horizontálním a vertikálním vřetenem

Kalená a broušená převodová kola v olejové lázni

Vertikální vřeteno s výkonným dvourychlostním motorem

V dodávce zahrnut chladící systém a halogenová lampa

Běh po a proti směru hodinových ručiček a upínání ISO 40 jako standard

Vedení stolu ve V drážce, nastavitelné.

Masivní a precizní křížový stůl (14 mm T drážky)

Polohování motoru pro zdvih v ose Z 2. Standardní výbava stroje:

Rychloupínací sklíčidlo B18/1-16 MM

Svěrák 160 mm

Sériové číslicové odměřování

Posuv v ose X

Vrtací hlavička 3-16 mm/B 16

Řezání závitů do M16

Chladící systém

Sada upínacích nástrojů 8 ks (4,5, 6, 8, 10, 12, 14 16 mm)

Upínače ISO 40 MK3, ISO 40 MK2, ISO 40 B18

M16

Profesionální svěrák 160 mm

Lampa

Horizontální frézovací trn 22 u. 27 mm

Mazací systém

Olejová vana 3. Technická data kovoobráběcího stroje

Maximální rozměr vrtání ? 50 x 125 mm

Upínací pouzdro ISO 40

Rychlost vřetene vertikální 90-2000 ot/min (8 rychlostí)

Rychlost vřetene horizontální 40-1300 ot/min (12 rychlostí)

Rychlost posuvu 0,08 (3 rychlosti) , 0,15, 0,25 ot/min

Rozměry křížového stolu 1370x320 mm

Pracovní rozsah v stolu v ose X 990 mm

Pracovní rozsah stolu v ose Y 300 mm

Pracovní rozsah stolu v ose Z 400 mm

Zdvih vřetene 120 mm

Maximální vzdálenost vřetene od sloupku 0-400 mm

Maximální vzdálenost vřetene od stolu 90-490 mm

Podélný posuv křížového stolu 22-555 m/min

Naklápění frézovací hlavy +/- 45°

Šíře T slotu 14 mm

Max hmotnost obrobku 300 kg

Výkon motoru S1 (100 %)/S6 2,2 kW(V)/3,3 kW 2,2 kW (H), 3,3 kW

Rozměry stroje 1700x1500x2270 mm

Rozměry balení 1680x1600x2300 mm

Váha netto 1750 kg

Váha brutto 2000 kg 4. Možné příslušenství stroje:

Vrtáky

Frézky

Chladící a mazací kapaliny 5 l

Univerzální sada svorek 52 ks 14 mm

Paralel 14 ks
