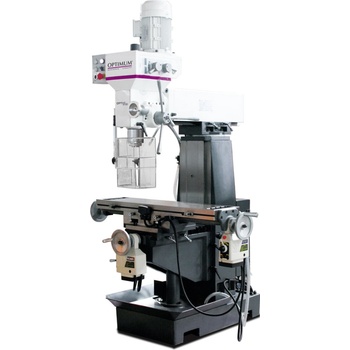

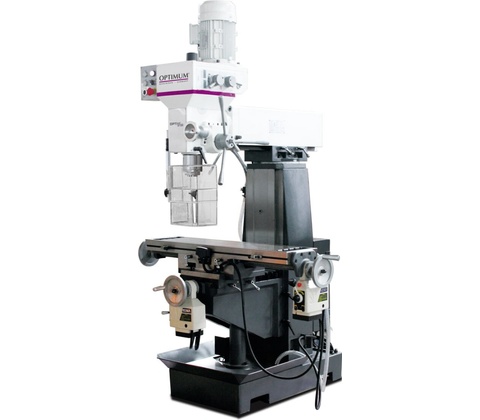

OPTIMUM OPTImill MT 50 E

Industriální variabilita a tuhost

Hlavní přednosti

Univerzální frézka OPTIMUM® OPTImill MT 50 E představuje nekompromisní řešení pro dílny vyžadující spojení dvou strojů v jednom těle. Unikátní koncepce umožňuje provádět jak standardní vertikální frézování, tak i horizontální obrábění pomocí doplňkového vřetene. Masivní konstrukce o hmotnosti 760 kg z kvalitní šedé litiny efektivně pohlcuje vibrace, což zajišťuje precizní povrch i při těžkém hrubování. Stroj je vybaven průmyslovým upínáním SK 40, které zaručuje obrovskou sílu v záběru, a automatickými posuvy v podélné i příčné ose, což dramaticky zvyšuje komfort a efektivitu práce. S převodovkou běžící v olejové lázni a integrovaným chladicím systémem je MT 50 E připravena na náročné nasazení v nástrojárnách i opravárenských provozech. 01

Kombinované vřeteno

Stroj umožňuje bleskový přechod mezi vertikální hlavou a horizontálním frézováním drážek a čelních ploch. 02

Upínání SK 40

Robustní kužel SK 40 DIN 2080 poskytuje maximální tuhost upnutí pro velké nožové hlavy do ø 63 mm. 03

Strojní posuvy X / Y

Automatizace pohybu stolu v osách X a Y zajišťuje konstantní úběr materiálu a šetří fyzickou námahu obsluhy. 04

Olejová lázeň

Všechna převodová kola jsou kalená, broušená a mazaná v olejové lázni pro extrémně tichý chod a dlouhou životnost. 05

Vrtání až 30 mm

Díky tuhému sloupu a převodové hlavě zvládne stroj vrtání velkých průměrů do oceli bez rizika kmitání nástroje. 06

Kompletní výbava

Standardní součástí je chladicí zařízení, LED pracovní osvětlení a výškově stavitelný bezpečnostní kryt s mikrospínačem.

Oblasti použití

Kde MT 50 E exceluje

Nástrojárny a prototypová výroba Opravy těžkých strojních součástí Horizontální dlabání dlouhých drážek Frézování ploch velkými hlavami Obrábění pod úhlem ±45° Přesné vrtání a zahlubování Údržbářské dílny průmyslových podniků Zakázkové kovoobrábění

Technický list

Specifikace stroje

Hmotnost 760 kg Litinový monolit Co to znamená? Vysoká hmotnost zaručuje tuhost celého stroje, pohlcuje vibrace a umožňuje dosahovat mikronové přesnosti i při těžkém úběru. 760 kg litiny dělá ze stroje stabilní obráběcí centrum, které nepřenáší vibrace na nástroj.

Kužel vřetena SK 40 DIN 2080 Co to znamená? Průmyslový standard upínání. Je mnohem tužší než kužely MK, neprokluzuje a zvládne vyšší krouticí momenty.

SK 40 dovoluje použití profesionálních frézovacích trnů a kleštinových upínačů pro nejtěžší práce.

Pracovní stůl 1000 x 240 mm Nosnost 150 kg Co to znamená? Velkorysá plocha stolu se 4 T-drážkami umožňuje upnutí rozměrných obrobků i těžkých strojních svěráků.

Stůl o délce 1 metru ve spojení s posuvem X 580 mm poskytuje dostatek prostoru pro výrobu dlouhých dílů.

Strojní posuv X a Y Automatický pohyb Co to znamená? Stroj se sám pohybuje v podélném i příčném směru, což zajišťuje hladký povrch bez "zubů" od ručního točení.

Dvouosý automatický posuv je v této kategorii nadstandardem, který výrazně zvyšuje produktivitu.

Výkon a řezné parametry

Max. ø vrtání (ocel) 30 mm (max.) / 25 mm (trvalý)

Vysoká kapacita pro vrtání do plného materiálu bez předvrtávání u konstrukční oceli.

Rozsah otáček 115 – 1 750 ot/min (8 stupňů)

Ideálně odstupňované otáčky pro nízkorychlostní hrubování i rychlejší dokončovací práce.

Příkon motoru 750 / 1 500 W (400 V)

Dvoustupňový třífázový motor zajišťuje vysoký krouticí moment v celém spektru otáček.

Zdvih pinoly 120 mm

Dostatečný zdvih pro hluboké otvory, ovládaný buď ruční pákou (vrtání) nebo jemným ručním přísuvem.

Rozsahy posuvů a rozměry

Rozsah posuvu X / Y / Z 580 / 230 / 320 mm

Pracovní prostor umožňující opracování širokého spektra součástí od drobných čepů po velké skříně převodovek.

Vyložení vřetene 250 - 650 mm

Vzdálenost osy vřetene od sloupu stroje je nastavitelná pro obrábění extrémně širokých dílů.

Vzdálenost vřeteno - stůl 60 - 360 mm

Prostor dovolující upnutí vysokých dělících přístrojů, otočných stolů nebo vysokých strojních svěráků.

Celkové rozměry (ŠxVxH) 1360 × 2080 × 1150 mm

Industriální rozměry vypovídají o robustnosti stroje, který vyžaduje stabilní pevnou podlahu.

Klikněte na jakýkoliv parametr pro detailní vysvětlení

Co obdržíte v zásilce

Rozsah dodávky 1

OPTIMILL MT 50 E

Základní jednotka univerzální frézky s motory a posuvy 1× 2

Sklíčidlo 3-16 mm / B18

S klíčem pro bezpečné upnutí vrtáků 1× 3

Upínací trn ISO40 / B18

Pro připojení vrtacího sklíčidla do vřetene 1× 4

Redukční pouzdra

Sada redukcí ISO40-MK3 a MK3-MK2 2× 5

Servisní nářadí

T-matice a sada nářadí pro seřízení a údržbu 1×

Často kladené dotazy

Otázky a odpovědi 01Jak probíhá přechod z vertikálního na horizontální frézování?

Stroj je vybaven jak vertikální frézovací hlavou, tak horizontálním vřetenem. Pro horizontální práci se obvykle vertikální hlava odklopí nebo demontuje a použije se podpěrné rameno pro frézovací trn s kotoučovou frézou. 02Můžu na tomto stroji obrábět šikmé plochy?

Ano, frézovací hlava je naklápěcí v rozsahu ± 45°. To umožňuje frézování fází, šikmých drážek a úhlové vrtání bez nutnosti naklánění obrobku ve svěráku. 03Jak funguje strojní posuv v osách X a Y?

Stroj má integrovanou převodovku posuvů. Pomocí pák na suportu zvolíte směr a rychlost posuvu. Obsahuje také nastavitelné mechanické dorazy, které automaticky vypnou posuv v požadovaném bodě. 04Vyžaduje převodovka speciální údržbu?

Převodovka běží v olejové lázni, což minimalizuje opotřebení. Stačí pravidelně kontrolovat hladinu oleje přes olejoznak a v předepsaných intervalech provádět výměnu olejové náplně. ️ Rada specialisty Tomek Nářadí:

MT 50 E je "pan stroj" pro každou poctivou údržbu nebo nástrojárnu. Právě upínání SK 40 je to, co ji odděluje od levnějších variant – tuhost vřetene při frézování oceli je neuvěřitelná. Při instalaci důrazně doporučuji stroj dokonale vyrovnat pomocí přesné strojní vodováhy na pevném betonovém základu. Pro tento model doporučuji pořídit kvalitní sadu upínačů SK 40 a masivní strojní svěrák s točnou základnou, abyste plně využili potenciál 1 000mm stolu a strojních posuvů.
