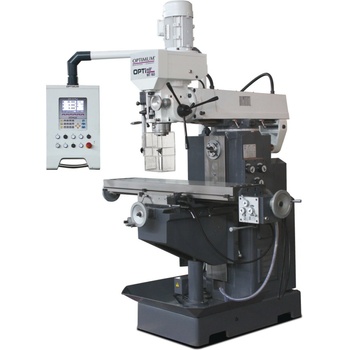

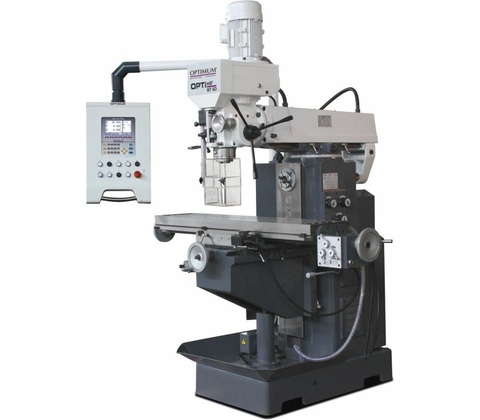

OPTImill MT 60

Industriální monstrum pro kombinované frézování

Hlavní přednosti

Univerzální frézka OPTIMUM® OPTImill MT 60 představuje vrchol stability a variability v kategorii univerzálních frézek. Se svou hmotností 1,3 tuny z kvalitní šedé litiny efektivně eliminuje veškeré vibrace, což je klíčové pro dosažení špičkové kvality povrchu a dlouhé životnosti nástrojů. Stroj unikátně kombinuje **vertikální frézovací hlavu** s horizontálním vřetenem, přičemž každé disponuje vlastním motorem o výkonu **2,2 kW**. Integrované digitální odměřování DPA 31 Plus zaručuje mikronovou přesnost a výrazně zkracuje časy nastavení. Díky automatickému posuvu osy X a možnosti práce s kotoučovými frézami v horizontální poloze se MT 60 stává komplexním obráběcím centrem pro nástrojárny, opravárenské provozy i náročnou kusovou výrobu. 01

Univerzální koncepce

Umožňuje bleskový přechod mezi vertikálním frézováním a horizontální prací s podpěrou pro kotoučové frézy. 02

DRO DPA 31 Plus

Moderní 3-osé odměřování s antireflexním displejem a magnetickými páskami zaručuje maximální přesnost polohování. 03

Duální pohon 2,2 + 2,2 kW

Dva nezávislé motory zajišťují plný krouticí moment pro obě vřetena bez nutnosti složitého přepínání převodů. 04

Kužel ISO 40

Vysokotuhé upínání ISO 40 dovoluje nasadit velké nožové hlavy do ø 100 mm a provádět těžké hrubování oceli. 05

Automatický posuv X

Strojní posuv v podélné ose X s mechanickými dorazy zvyšuje komfort obsluhy a kvalitu frézovaného povrchu. 06

Litinová stabilita

Masivní konstrukce o váze 1 300 kg pohlcuje chvění i při maximálním zatížení vrtáním do ø 30 mm.

Průmyslové nasazení

Využití

Výroba forem a střižných nástrojů Opravy těžkých strojních součástí Horizontální frézování drážek Přesné vrtání a řezání závitů do M16 Obrábění pod úhlem ±45° Nástrojárny a prototypové dílny Výroba ozubených kol a drážkování Profesionální zakázkové kovoobrábění

Technický list

Specifikace stroje

Hmotnost 1 300 kg Litinový monolit Co to znamená? Vysoká hmotnost zaručuje tuhost celého stroje, pohlcuje vibrace a umožňuje dosahovat vysoké kvality povrchu i při těžkém frézování. 1,3 tuny litiny je základem pro průmyslovou přesnost, která se nehne ani při maximálních záběrech nástroje.

Kužel vřetena ISO 40 Průmyslový standard Co to znamená? Robustní upínací kužel, který přenáší vysoký krouticí moment a zajišťuje maximální tuhost upnutí frézovacích nástrojů.

ISO 40 dovoluje použití velkých nožových hlav a stopkových fréz pro efektivní úběr materiálu v oceli i litině.

Rozměr stolu 1270 × 280 mm Nosnost 150 kg Co to znamená? Velkorysá plocha stolu se 4 T-drážkami umožňuje upnutí rozměrných dílů, svěráků nebo dělících přístrojů.

Díky délce 1 270 mm a posuvu X 750 mm je stroj vhodný i pro opracování dlouhých lišt a nosníků.

Odměřování DRO 3 osy DPA 31 Plus Co to znamená? Digitální systém zobrazující polohu stolu. Eliminuje chyby z vůle šroubů a výrazně zrychluje produkci.

Systém DPA 31 Plus kombinuje optické pravítko na ose X a magnetické pásky na Y a Z pro maximální spolehlivost v náročném prostředí.

Výkon motorů a vřetena

Výkon motorů (Vert. / Horiz.) 2 200 W / 2 200 W

Dva nezávislé motory pro vertikální i horizontální vřeteno zajišťují plný výkon pro obě operace bez kompromisů.

Otáčky vertikálního vřetene 90 - 2 000 ot/min (8 stupňů)

Optimální rozsah pro vrtání a frézování s vysokou přesností oběhu.

Otáčky horizontálního vřetene 40 - 1 300 ot/min (9 stupňů)

Nízké otáčky a vysoký krouticí moment pro kotoučové frézy a dlabání hlubokých drážek.

Zdvih pinoly / Vyložení 120 mm / 220 - 550 mm

Velký zdvih pinoly pro vrtání a výsuvné rameno (vyložení) pro opracování extrémně širokých dílů.

Kapacita obrábění

Max. ø vrtání (ocel) 30 mm

Vysoká kapacita pro vrtání do plného materiálu bez předvrtávání u konstrukční oceli.

Max. ø nožové hlavy 100 mm

Dovoluje efektivní srovnání ploch širokými frézovacími hlavami pro dokonalou rovinnost.

Řezání závitů (ocel) až do M16

Integrovaný systém pro strojní řezání závitů zvyšuje produktivitu při výrobě nástrojových sestav.

Rozsahy posuvů a rozměry

Rozsah posuvu X / Y / Z 750 / 230 / 360 mm

Nadstandardní pojezd 750 mm v ose X s možností automatického strojního posuvu.

Max. vzdálenost vřetene a stolu 420 mm

Velký manipulační prostor pro použití vysokých strojních svěráků nebo otočných dělících stolů.

Celkové rozměry (ŠxVxH) 1650 × 2160 × 1310 mm

Průmyslové rozměry stroje vypovídají o jeho stabilitě a robustnosti.

Klikněte na řádek parametru pro zobrazení detailního vysvětlení

Co obdržíte v zásilce

Obsah balení 1

OPTIMILL MT 60

Základní jednotka univerzální frézky (1 300 kg) 1× 2

Digitální odměřování DPA 31 Plus

Kompletní 3-osý systém již namontovaný na stroji 1× 3

Horizontální příslušenství

Frézovací trn a podpěra pro horizontální frézování 1× 4

Soustava chlazení a osvětlení

Integrované čerpadlo emulze a strojní LED lampa 1× 5

Nářadí a redukce

Vrtací hlavička 1-16mm, redukce ISO40/MK3 a ISO40/MK2 1×

Často kladené dotazy

Otázky a odpovědi 01Můžu horizontální a vertikální vřeteno používat současně?

Ačkoliv má každé vřeteno svůj motor, z bezpečnostních a technologických důvodů se doporučuje používat vždy jen jeden pracovní režim. MT 60 je navržena jako univerzální stroj pro flexibilní střídání operací, nikoliv pro simultánní obrábění dvěma nástroji. 02Jak funguje automatický posuv v ose X?

Posuv osy X je vybaven nezávislým mechanismem, který se zapíná pákou na suportu. Rychlost posuvu lze měnit a stroj je vybaven nastavitelnými vypínacími dorazy, které automaticky zastaví posuv v požadovaném bodě. 03Vyžaduje digitální odměřování speciální údržbu?

Systém DPA 31 Plus je velmi odolný. Na ose X je optické pravítko kryté, osy Y a Z využívají magnetické pásky, které jsou imunní vůči prachu a oleji. Doporučuje se pouze pravidelné čištění od nánosů špon, aby čtecí hlavy měly volný průchod. 04Zvládne frézka obrábění nerezové oceli?

Ano. Díky vysoké hmotnosti (tuhosti) a nízkým otáčkám vřetene (již od 40 ot/min u horizontálního a 90 ot/min u vertikálního) je MT 60 ideální pro obrábění nerezi a jiných houževnatých materiálů s použitím chlazení. ️ Rada specialisty Tomek Nářadí:

Model MT 60 je v dílně neocenitelný díky své "dvouhlavé" koncepci. Pokud potřebujete frézovat dlouhé klínové drážky v hřídelích, horizontální vřeteno s kotoučovou frézou vám ušetří hodiny času oproti postupnému vyjíždění drážky stopkovou frézou shora. Při instalaci nezapomeňte stroj dokonale vyrovnat pomocí přesné strojní vodováhy – 1,3 tuny litiny se dokáže při špatném ustavení mírně zkroutit, což by ovlivnilo přesnost dlouhých pojezdů v ose X. Pro tento stroj doporučuji pořídit kvalitní sadu upínačů ISO 40 a masivní otočný strojní svěrák s čelistmi 160 mm.
