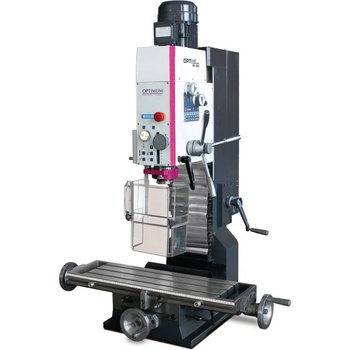

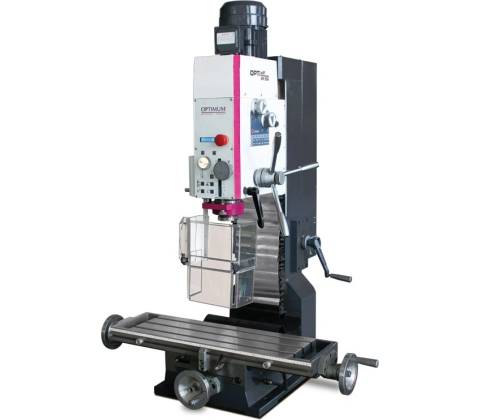

OPTImill MH 35 V

Německá preciznost s industriálním upínáním

Hlavní přednosti

Vrtačko-frézka OPTIMUM® OPTImill MH 35 V představuje novou úroveň přesnosti v kategorii kompaktních frézek. Její konstrukce stojí na masivním sloupu z vysoce kvalitní litiny s ručně zaškrabaným rybinovým vedením, které zaručuje maximální tuhost a přesnost i po letech intenzivního používání. Stroj je vybaven moderním pohonem s plynulou regulací otáček (Vario) a dvoustupňovým elektromotorem, což umožňuje ideální nastavení řezných podmínek. Hlavním benefitem je použití vřetene BT30, které zajišťuje vyšší krouticí moment a tuhost oproti běžným Morse kuželům. S funkcemi jako elektrický zdvih osy Z, závitovací cyklus a přesnost oběhu pod 0,015 mm se jedná o stroj, který uspokojí i ty nejnáročnější mechaniky a nástrojáře. 01

Vysoká přesnost oběhu

Házivost pinoly pod 0,015 mm díky přesným kuželíkovým ložiskům zaručuje špičkovou kvalitu obrobeného povrchu. 02

Upínací systém BT30

Průmyslový standard BT30 poskytuje mnohem pevnější spojení nástroje s vřetenem, což radikálně zvyšuje výkon při frézování. 03

Vario otáčky

Plynulá regulace v rozsahu 50–3260 ot/min dovoluje vrtat velké průměry i frézovat jemnými nástroji s optimální rychlostí. 04

Elektrický zdvih v ose Z

Motorizované nastavení výšky frézovací hlavy výrazně usnadňuje práci a zkracuje čas seřízení stroje před obráběním. 05

Naklápěcí hlava ± 60°

Frézovací hlavu lze naklopit pro obrábění šikmých ploch, vrtání pod úhlem nebo výrobu prizmatických drážek. 06

Závitovací režim

Integrovaný závitovací cyklus s automatickou změnou směru otáčení umožňuje efektivní a přesnou výrobu vnitřních závitů.

Oblasti použití

Kde MH 35 V exceluje

Přesné frézování nástrojů Vrtání do oceli a litiny Sériové řezání závitů Výroba drážek a per Obrábění pod úhlem ±60° Nástrojárny a opravny Odborné technické školy Prototypová výroba

Technický list

Specifikace stroje

Kužel vřetena BT 30 Průmyslový standard Co to znamená? Upínání BT30 je mnohem tužší než MK kužely. Nástroj lépe sedí ve vřeteni, což umožňuje vyšší úběr materiálu při frézování.

BT30 je standardem pro moderní frézování, který eliminuje vypadávání nástroje ze vřetene a zvyšuje tuhost celé soustavy.

Vrtací výkon 32 mm Max. v oceli Co to znamená? Maximální průměr otvoru vyvrtaného do konstrukční oceli. Trvalý vrtací výkon je 28 mm.

Díky silnému 1,5 kW motoru a tuhému sloupu zvládne stroj vrtat i velké otvory bez rizika vibrací.

Otáčky vřetene 3 260 ot/min Plynulá regulace Co to znamená? Vysoké otáčky umožňují kvalitní frézování stopkovými frézami i u hliníku a jiných měkkých kovů.

Rozsah od 50 do 3 260 ot/min ve 12 stupních (2x6) zajišťuje maximální flexibilitu pro hrubování i dokončování.

Hmotnost 318 kg Masivní litina Co to znamená? Poctivá váha je zárukou tuhosti. Stroj při frézování nerezonuje a udržuje mikronovou přesnost.

Váha 318 kg vypovídá o robustnosti litinového sloupu a křížového stolu, což je klíčové pro přesné frézování lícovaných dílů.

Pracovní kapacita a posuvy

Rozměry stolu 750 × 210 mm

Velkorysá plocha stolu s nosností 150 kg a třemi T-drážkami (12 mm) umožňuje upnutí rozměrných svěráků a dílů.

Rozsah posuvu X / Y / Z 450 / 200 / 460 mm

Velký zdvih v ose Z (460 mm) umožňuje pracovat i s vysokými obrobky a dlouhými vrtáky.

Posuv pinoly 90 mm

Vřeteno má zdvih 90 mm pro hluboké vrtání. K dispozici je jak jemný ruční přísuv, tak digitální zobrazení hloubky.

Frézovací kapacita Nožová hlava ø 80 mm

Vysoká tuhost dovoluje nasadit nožovou hlavu až do 80 mm a stopkovou frézu do 28 mm.

Mechanika a pohon

Příkon motoru 1,5 kW (400 V)

Kvalitní dvoustupňový elektromotor zajišťuje vysoký krouticí moment i v nízkém pásmu otáček.

Vedení os X, Y, Z Rybinové, ručně zaškrabané

Zaškrabané plochy drží mazací film, čímž zajišťují plynulý posuv bez zadrhávání a extrémně dlouhou životnost vedení.

Rozměry (ŠxVxH) 850 × 1 030 × 1 340 mm

Kompaktní půdorys umožňuje umístění stroje i do menších dílen při zachování industriálních výkonů.

Klikněte na jakýkoliv parametr pro detailní vysvětlení

Co najdete v zásilce

Obsah balení 1

OPTIMILL MH 35 V

Vrtačko-frézka v kompletní sestavě 1× 2

Redukce BT 30

Příslušenství pro upnutí nástrojů 1× 3

Ochranný kryt sklíčidla

Výškově stavitelný kryt s mikrospínačem pro bezpečnost 1× 4

Servisní nářadí

Sada klíčů pro základní nastavení a údržbu 1×

Často kladené dotazy

Otázky a odpovědi 01V čem je lepší upínání BT30 oproti MK kuželu?

Upínání BT30 je průmyslový standard určený pro frézování. Nástroj je do vřetene vtažen silou, což zajišťuje mnohem vyšší tuhost, zabraňuje vypadávání nástroje při vibracích a umožňuje přesnější výměnu nástrojů. 02Můžu na tomto stroji řezat závity?

Ano, model MH 35 V má speciální závitovací cyklus. Po dosažení nastavené hloubky dojde k automatickému přepnutí směru otáčení, což zrychluje výrobu vnitřních závitů. 03Vyžaduje stroj speciální zapojení?

Stroj vyžaduje třífázové napájení 400 V. Je to nezbytné pro stabilní výkon 1,5kW dvoustupňového motoru, který zajišťuje sílu v záběru i v nízkých otáčkách. 04Jak funguje elektrické nastavení osy Z?

Na boku frézky je motor, který pomocí tlačítek automaticky zvedá nebo spouští celou frézovací hlavu po sloupu. Šetří to vaše ruce při velkých změnách výšky obrobku. ️ Rada specialisty Tomek Nářadí:

MH 35 V je unikátní díky svým zaškrabaným vedením. Tato tradiční technologie se dnes objevuje jen u prémiových strojů a zajišťuje, že se stůl pohybuje s naprostou lehkostí, ale zároveň bez sebemenší vůle. Pokud plánujete frézovat přesné drážky nebo lícované díly, BT30 upínání vám ušetří spoustu nervů – nástroj prostě drží jako přibitý. Doporučuji k frézce dokoupit kvalitní sadu kleštin ER32/BT30 a přesný strojní svěrák řady Optimum, abyste využili potenciál stroje na 100 %.
