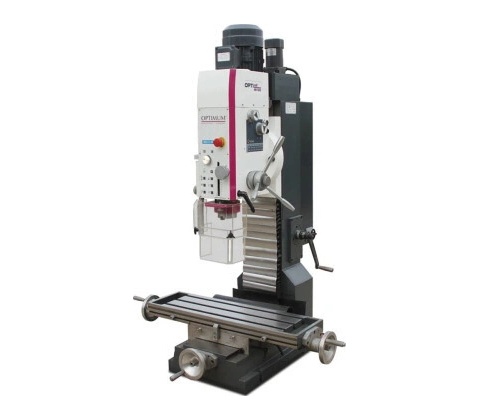

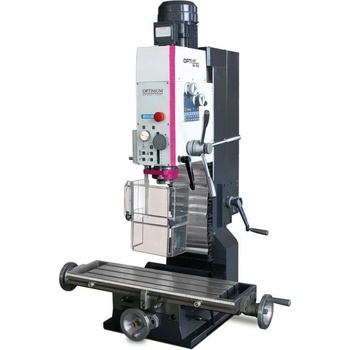

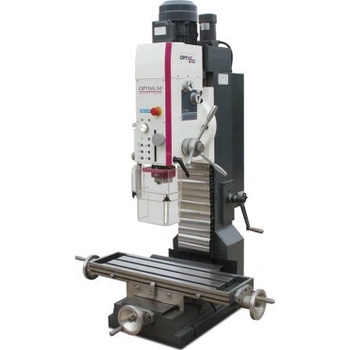

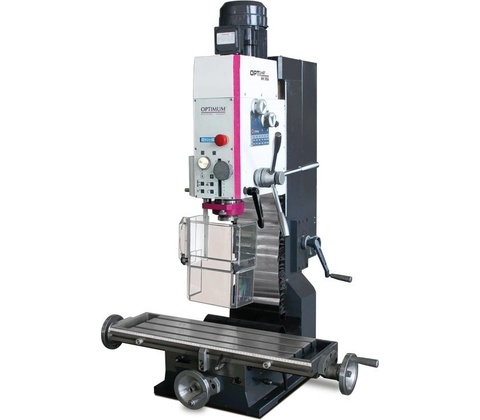

OPTImill MH 35 G

Maximální tuhost a industriální standard BT30

Hlavní přednosti

Vrtačko-frézka OPTIMUM® OPTImill MH 35 G představuje robustní mechanické řešení pro nástrojárny, opravárenské provozy a precizní strojírenskou výrobu. Označení „G“ (Getriebe) značí robustní převodovku, která na rozdíl od elektronických regulací nabízí nekompromisní krouticí moment i v nejnižších otáčkách, což je klíčové pro vrtání velkých průměrů do tvrdé oceli. Stroj disponuje těžkým litinovým sloupem s ručně zaškrabaným rybinovým vedením, které zajišťuje špičkovou stabilitu a přesnost oběhu pod 0,015 mm. Použití vřetene BT30 povyšuje tento stroj na úroveň industriálních center – nástroj je upnut s mnohem vyšší tuhostí než u běžných Morse kuželů, což radikálně zlepšuje kvalitu povrchu při frézování a prodlužuje životnost nástrojů. 01

Upínání BT30

Průmyslový standard upnutí zaručuje maximální tuhost soustavy a eliminuje riziko vytažení nástroje při náročném frézování. 02

Převodová síla 12 rychlostních stupňů zajišťuje vysoký krouticí moment pro vrtání do oceli až do ø 32 mm bez poklesu výkonu. 03

Elektrický zdvih osy Z

Motorizovaný pohyb frézovací hlavy po sloupu šetří čas při nastavování a zvyšuje komfort obsluhy. 04

Zaškrabaná vedení

Tradiční ruční zaškrabání rybinových ploch drží mazací film a zaručuje plynulý posuv bez vůlí po celá desetiletí. 05

Závitovací cyklus

Integrovaná funkce s automatickou změnou směru otáčení umožňuje efektivní řezání vnitřních závitů. 06

Mikronová přesnost

Házivost pinoly vřetene pod 0,015 mm díky přesným kuželíkovým ložiskům pro ty nejnáročnější lícované spoje.

Kde MH 35 G exceluje

Využití

Nástrojárny a modelárny Údržba průmyslových strojů Přesné vrtání do ø 32 mm Sériové řezání závitů Frézování oceli, litiny a hliníku Obrábění pod úhlem (hlava ± 30°) Výroba drážek a per Odborné technické školství

Technický list

Specifikace stroje

Kužel vřetena BT 30 Průmyslový standard Co to znamená? Upínání BT30 je mnohem tužší a přesnější než klasické Morse kužely. Zabraňuje vypadnutí nástroje a umožňuje vyšší úběr materiálu.

BT30 je standardem pro moderní frézování, který zaručuje bleskovou výměnu nástroje a jeho naprostou stabilitu ve vřeteni.

Vrtací výkon 32 mm Max. v oceli Co to znamená? Maximální průměr otvoru, který stroj bezpečně vyvrtá do oceli. Trvalý výkon je 28 mm.

Díky převodové hlavě a silnému motoru (1,5 kW) vrtá stroj velké otvory plynule a bez vibrací.

Otáčky vřetene 330 – 3000 ot/min 12 rychlostí Co to znamená? Převodovka s 12 stupni (2x6) umožňuje nastavit ideální řeznou rychlost pro malé i velké průměry nástrojů.

Rozsah 330 až 3 000 ot/min pokrývá potřeby pro vrtání velkými vrtáky i frézování drobnými stopkovými nástroji.

Hmotnost 318 kg Masivní litina Co to znamená? Vysoká váha zajišťuje stabilitu a pohlcování vibrací, což je klíčové pro přesnost lícování a kvalitu povrchu.

Poctivých 318 kg litiny dělá ze stroje stabilní základnu pro přesné obrábění kovů v profesionálním provozu.

Pracovní rozsah a posuvy

Rozměry stolu / Nosnost 750 × 210 mm / 150 kg

Velký křížový stůl s třemi T-drážkami (12 mm) dovoluje upnutí rozměrných svěráků a dílů do 150 kg.

Rozsah posuvu X / Y / Z 450 / 200 / 460 mm

Díky velkému zdvihu v ose Z (460 mm) lze pod vřeteno upnout i vysoké obrobky s děličkou nebo svěrákem.

Posuv pinoly 90 mm

Vřeteno má zdvih 90 mm pro hluboké vrtání, ovládané buď ruční pákou nebo jemným ručním přísuvem.

Vyložení vřetene 215 mm

Vzdálenost 215 mm od osy vřetene k sloupu umožňuje vrtání do středu širokých obrobků.

Konstrukce a pohon

Příkon motoru 1,1 / 1,5 kW (400 V)

Kvalitní dvoustupňový elektromotor poskytuje stabilní výkon pro tichý a efektivní chod převodovky.

Úhel naklopení hlavy -30 ° až +30 °

Frézovací hlavu lze naklonit pro vrtání pod úhlem, fázování nebo výrobu rybinových drážek.

Házivost (měřeno na pinole) < 0,015 mm

Díky přesným kuželíkovým ložiskům dosahuje vřeteno vysoké přesnosti nezbytné pro výrobu přesných děr.

Rozměry (ŠxVxH) 850 × 1 030 × 1 340 mm

Optimální rozměry pro středně velké dílny, kde je vyžadován průmyslový výkon na rozumné ploše.

Klikněte na jakýkoliv parametr pro detailní vysvětlení

Co obdržíte v zásilce

Obsah balení 1

OPTIMILL MH 35 G

Vrtačko-frézka s převodovou hlavou a motorem 1× 2

Ochranný kryt sklíčidla

Výškově stavitelný s mikrospínačem pro vaši bezpečnost 1× 3

Zobrazení vrtací hloubky

Digitální ukazatel integrovaný na frézovací hlavě 1× 4

Servisní nářadí

Sada klíčů pro základní nastavení a údržbu stroje 1×

Často kladené dotazy

Otázky a odpovědi 01V čem je výhoda upínání BT30 oproti Morse kuželu?

Upínání BT30 je mnohem tužší a nástroj je ve vřeteni vtažen silou, což zabraňuje jeho vytažení při frézování drážek. Je to průmyslový standard, který umožňuje přesnější a bezpečnější obrábění než u kuželů MK. 02Můžu s touto frézkou řezat závity?

Ano, model MH 35 G disponuje závitovacím cyklem. Po dosažení nastavené hloubky dojde k automatickému přepnutí směru otáčení, což výrazně zrychluje a zpřesňuje výrobu vnitřních závitů. 03Potřebuji pro zapojení stroje 400V zásuvku?

Ano, tento stroj vyžaduje třífázové napájení 400 V. Je to nezbytné pro stabilní výkon 1,5kW dvoustupňového motoru, který pohání robustní převodovku. 04Jak probíhá mazání vedení os?

Rybinová vedení jsou zaškrabaná, což vytváří mikro-kapsy pro olej. K mazání doporučujeme používat kvalitní oleje pro kluzná vedení (např. CGLP 68), které zajistí hladký posuv bez trhavých pohybů (stick-slip efekt). ️ Rada specialisty Tomek Nářadí:

Model MH 35 G je "stará dobrá škola" v moderním kabátě. Pokud hledáte stroj s maximálním krouticím momentem, převodová hlava je jasná volba – na rozdíl od Vario verzí tady neztrácíte sílu v nízkých otáčkách. Pro tento stroj důrazně doporučuji pořídit sadu kleštin ER32/BT30 a přesný strojní svěrák řady Optimum. Nezapomeňte také pravidelně čistit magnetický senzor osy Z od jemných špon, abyste si udrželi přesné odečítání hloubky vrtání!
