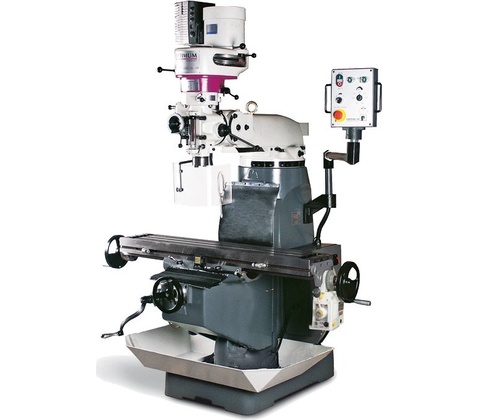

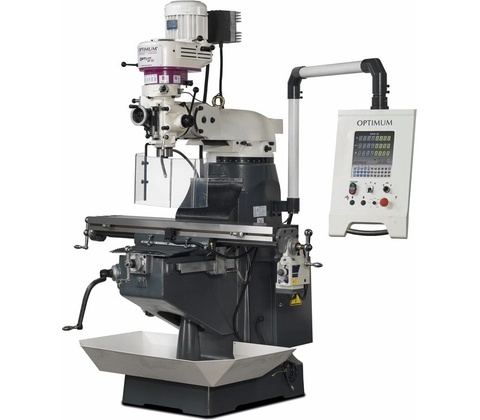

OPTIMILL MF 2 V

Univerzální vrtačko-frézka v masivním provedení pro profesionální použití. Plynulá regulace otáček pomocí frekvenčního měniče (Made in Germany) a digitální odměřování polohy DPA 21.

Mnohostranné použití

Těžké, masivní provedení z kvalitní litiny

Masivní křížový stůl s přesně opracovaným povrchem

Všechny vodící rybinové plochy kaleny. Seřizování vůlí pomocí klínových lišt

V základní výbavě automatický posuv osy X, posuv osy Y možno přiobjednat

Plynulá regulace rychlosti frekvenčním měničem zn. Lenze

Vysoká přesnost díky kuželíkovým ložiskům

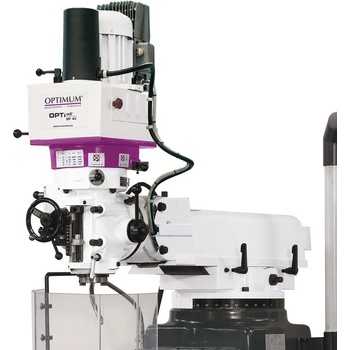

Univerzálně přestavitelná frézovací hlava otočná o 360° a sklopná o ±90°

Automatický posuv pinoly

Nastavitelný hloubkový doraz s milimetrovou stupnicí a čelním odečítáním

Hlavní vypínač s jištěním motoru, přepínačem chodu vpravo-vlevo a nouzovým vypínačem

Standardně dodávané s chladící soustavou

Digitální odměřování všech 3 os DPA 21 (osa Z na konzole):

Výrazné snížení výrobního času

Snadné použití

Vyšší přesnost obrábění

Přehledná tlačítka

Antireflexní displej

• Vrtací výkon trvalý | ocel: 20 mm
• Vrtací výkon max. | ocel: 24 mm
• Max. průměr stopkové frézy: 18 mm
• Max. průměr nožové hlavy: 80 mm
• Vyložení: 533-213mm
• Rozměry pracovního stolu: 1240×230mm
• Max. zatížení stolu: 230 kg
• T-drážky | počet: 3
• T-drážky | velikost drážky: 16 mm
• T-drážky | rozteč: 63 mm
• Kužel vřetene: ISO40
• Rozsah posuvu - osa X: strojní, 800 mm
• Rozsah posuvu - osa Y: ruční, 305 mm
• Rozsah posuvu - osa Z: ruční, 406 mm
• Otáčky: 10–5100ot/min
• Plynulá změna otáček: Ano
• Počet rychlostních stupňů: 6, plynule
• Min. vzdálenost vřetene a stolu: 57 mm
• Max. vzdálenost vřetene a stolu: 463 mm
• Zdvih pinoly: 127 mm
• Automatický posuv pinoly: 0,04 / 0,08 / 0,15 mm/ot.
• Pojezd frézovací hlavy: 320 mm
• Úhel naklopení frézovací hlavy: -45 °až +45 °
• Úhel otáčení frézovací hlavy: 360 °
• Příkon: 1500 W
• Elektrické připojení: 400 V
• Rozměry (š × v × h): 1450×2150×1400mm
• Hmotnost: 950 kg

Vana na třísky

Chladící zařízení

Seřizovací nářadí

Digitální odměřování DPA 21

Strojní posuv stolu v ose X
