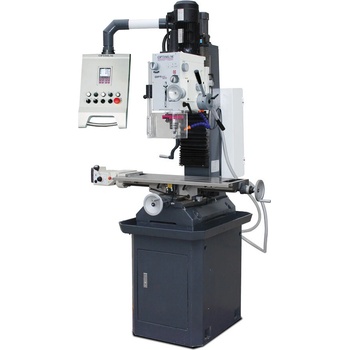

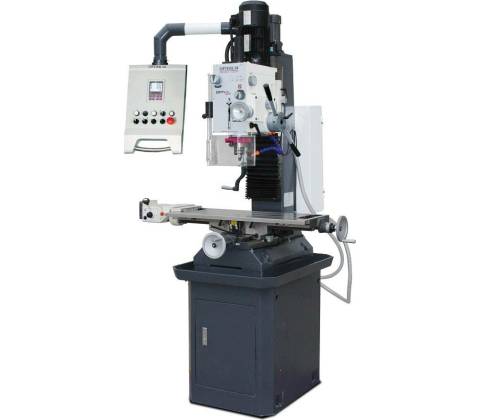

OPTImill MB 4 PV

Průmyslová přesnost a maximální výbava

Hlavní přednosti

Vrtačko-frézka OPTIMUM® OPTImill MB 4 PV představuje profesionální řešení pro mechanické dílny, které vyžadují tuhost klasického litinového stroje v kombinaci s moderním digitálním řízením. Stroj je osazen špičkovým frekvenčním měničem Siemens Sinamics V20 pro plynulou regulaci otáček a 3-osým digitálním odměřováním DRO 5, které eliminuje chyby při nastavování polohy. Masivní rybinové vedení a převody běžící v olejové lázni zajišťují tichý chod a dlouhou životnost i při třísměnném provozu. S automatickým posuvem v ose X a motorizovaným pohybem hlavy v ose Z se jedná o stroj, který maximalizuje produktivitu při vrtání, zahlubování i frézování nejsložitějších obrobků. 01

Plynulá regulace Siemens

Frekvenční měnič Siemens Sinamics V20 umožňuje plynule měnit otáčky a přizpůsobit je materiálu za chodu. 02

Odměřování DRO 5

Třířádkový displej digitálního odměřování zaručuje přesnost na setiny milimetru a výrazně zkracuje časy seřízení. 03

Automatizace posuvů

Strojní posuv v ose X a motorizovaný zdvih vřeteníku v ose Z zvyšují komfort a přesnost opracování velkých ploch. 04

Litinová stabilita

Masivní podstavec a hmotnost 495 kg tlumí vibrace, což je klíčové pro dosažení zrcadlového povrchu při frézování. 05

Kužel MK 4 / M16

Robustní vřeteno s kuželem MK 4 dovoluje upnutí velkých stopkových fréz a nožových hlav do průměru 63 mm. 06

Chlazení v základu

Integrovaná chladicí soustava chrání nástroje před přehřátím a zajišťuje čistý odvod třísek při hlubokém vrtání.

Kde MB 4 PV využijete

Využití

Přesné frézování oceli a litiny Vrtání a řezání závitů (závitovací cyklus) Výroba přípravků a nástrojů Opravy strojních součástí Odborná technická výuka Hrubování i dokončovací frézování Opracování pod úhlem ±45° Prototypová výroba

Technický list

Kompletní specifikace

Vrtací výkon 24 mm Max. v oceli Co to znamená? Maximální průměr otvoru vyvrtaného do konstrukční oceli. Trvalý výkon je 20 mm.

Díky kuželu MK 4 a tuhému sloupu zvládne stroj vrtat velké otvory bez kmitání nástroje.

Rozsah otáček 60 – 2 760 ot/min 12 rychlostí Co to znamená? Široký rozsah dovoluje použití velkých nožových hlav (nízké otáčky) i malých stopkových fréz (vysoké otáčky).

Kombinace 12 rychlostních stupňů a plynulé regulace Siemens zaručuje ideální řezné podmínky pro každý materiál.

Rozměr stolu 800 × 240 mm Pracovní plocha Co to znamená? Plocha křížového stolu s T-drážkami pro upnutí svěráku nebo rozměrných obrobků.

Masivní stůl s třemi T-drážkami (14 mm) poskytuje stabilitu pro přesné frézování v osách X a Y.

Hmotnost 495 kg Masivní konstrukce Co to znamená? Půl tuny litiny zaručuje tuhost, která je nezbytná pro frézování bez vibrací a přesné lícování.

Vysoká hmotnost 495 kg vypovídá o robustnosti podstavce a sloupu, což prodlužuje životnost stroje i nástrojů.

Vřeteno a frézovací hlava

Kužel vřetena / Upnutí MK 4 / M16

Velký kužel MK 4 zajišťuje tuhé upnutí frézovacích trnů a kleštinových upínačů.

Úhel naklopení hlavy -45 ° až +45 °

Umožňuje frézování šikmých ploch a vrtání pod úhlem bez nutnosti naklánění obrobku.

Posuv pinoly / Zdvih 120 mm

Dostatečný zdvih pinoly pro hluboké otvory s možností automatického posuvu.

Max. průměr nožové hlavy 63 mm

Dovoluje efektivní plošné frézování větších ploch v minimálním počtu průchodů.

Posuvy a pracovní prostor

Rozsah posuvu X / Y / Z 450 / 195 / 350 mm

Velkorysý pracovní prostor v ose X (podélný) a Z (výškový) pro rozměrné díly.

Rychlost strojního posuvu X 0,1 | 0,18 | 0,26 mm/min

Tři stupně automatického posuvu v ose X zajišťují rovnoměrný povrch frézované plochy.

Max. vzdálenost vřetene a stolu 420 mm

Umožňuje použití vysokých strojních svěráků nebo děliček pod vřetenem.

Vyložení vřetene 258 mm

Vzdálenost od osy vřetene k sloupu dovoluje obrábění do středu širokých dílů.

Elektrika a pohon

Příkon motoru 1 500 W (400 V)

Třífázový dvoustupňový elektromotor zajišťuje vysoký krouticí moment i v nízkých otáčkách.

Frekvenční měnič Siemens Sinamics V20

Špičková německá elektronika pro plynulou změnu otáček a ochranu motoru před přetížením.

Klikněte na jakýkoliv parametr pro detailní vysvětlení

Co najdete v zásilce

Rozsah dodávky 1

OPTIMILL MB 4 PV

Vrtačko-frézka v kompletní sestavě s motorem a převodovkou 1× 2

Digitální odměřování DRO 5

Integrovaný tříosý měřicí systém s displejem 1× 3

Litinový podstavec

Masivní základna s kanálem na třísky a chladicí soustavou 1× 4

Redukce MK 4 / MK 3

Pro použití nástrojů s menší upínací stopkou 1× 5

Servisní nářadí

Sada klíčů pro základní údržbu a seřízení stroje 1×

Často kladené dotazy

Otázky a odpovědi 01Můžu na tomto stroji řezat závity?

Ano, model MB 4 PV disponuje funkcí závitovacího cyklu, která ve spojení s plynulou regulací otáček a automatickým posuvem umožňuje velmi přesné a rychlé řezání závitů do oceli i litiny. 02Jak funguje chladicí systém?

Stroj má integrovanou nádrž a čerpadlo v podstavci. Chladicí emulze je přivedena ohebnou hadicí přímo k nástroji. To výrazně prodlužuje životnost fréz a zajišťuje lepší povrchovou úpravu obrobku. 03Je digitální odměřování DRO 5 odolné proti šponám?

Ano, ovládací panel DRO 5 má přehlednou fóliovou klávesnici, která je odolná proti prachu, šponám i stříkající emulzi. Magnetické pásky a čtecí hlavy jsou kryté proti poškození při obrábění. 04Můžu frézovat pod úhlem?

Samozřejmě. Frézovací hlava je naklápěcí v rozsahu ± 45°. Po uvolnění zajišťovacích šroubů hlavu snadno nastavíte na požadovaný úhel podle stupnice, což využijete při frézování fází nebo šikmých drážek. ️ Rada specialisty Tomek Nářadí:

Model MB 4 PV je "pan stroj" pro každou mechanickou dílnu. Pokud chcete dosáhnout maximální přesnosti, doporučuji po instalaci stůl pravidelně ošetřovat kluzným voskem a kontrolovat hladinu oleje v převodovce – právě olejová lázeň stojí za tím tichým a kultivovaným chodem. Frekvenční měnič Siemens je obrovská výhoda při dokončovacích pracích, kdy jemným doladěním otáček "trefíte" ideální řeznou rychlost pro zrcadlový povrch. Nezapomeňte také pravidelně čistit magnetické lišty digitálního odměřování, aby DRO 5 ukazovalo stále s absolutní přesností!
