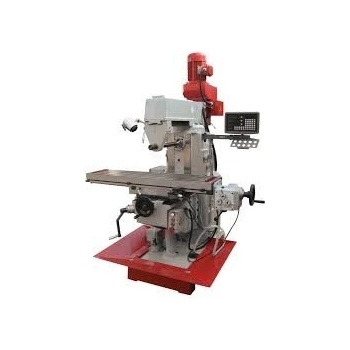

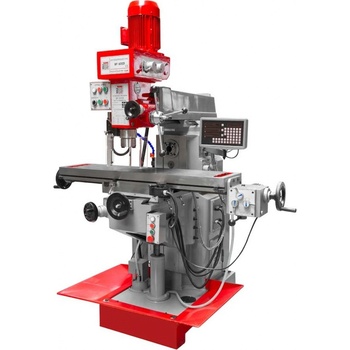

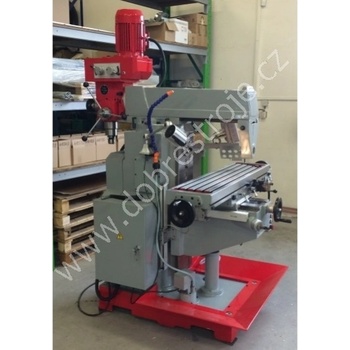

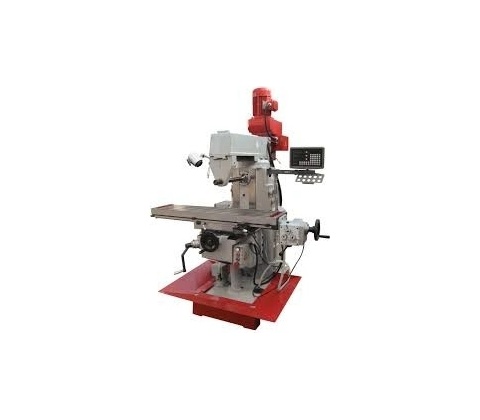

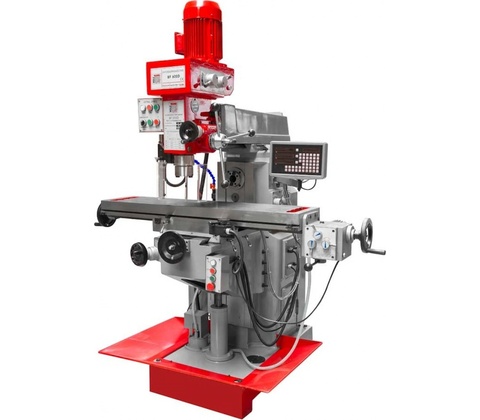

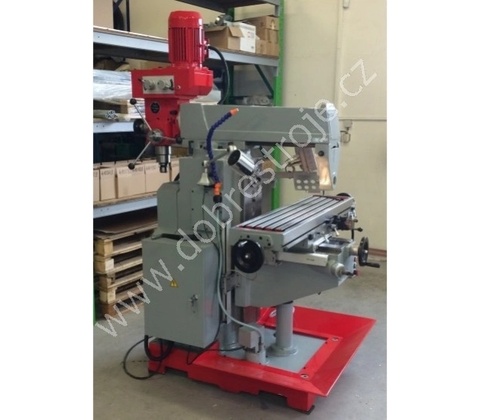

HOLZMANN BF 600D

Univerzální frézka HOLZMANN BF600DXL 1. Popis frézky HOLZMANN:

Těžký a vibrace absorbující litinový stroj

V dodávce sériově s tříosým číslicovým odměřováním

Automatický posuv v ose X

Převodovkou poháněné horizontální a vertikální vřeteno

Jednoduchá a rychlá změna mezi horizontálním a vertikálním vřetenem

Kalená a broušená převodová kola v olejové lázni

Vertikální vřeteno s výkonným dvourychlostním motorem

V dodávce zahrnut chladící systém a halogenová lampa

Běh po a proti směru hodinových ručiček a upínání ISO 40 jako standard

Vedení stolu ve V drážce, nastavitelné.

Masivní a precizní křížový stůl (14 mm T drážky) 2. Standardní výbava stroje:

Sériové číslicové odměřování

Posuv v ose X

Vrtací hlavička 3-16 mm/B 16

Řezání závitů do M16

Chladící systém

Sada upínacích nástrojů 8 ks (4,5, 6, 8, 10, 12, 14 16 mm)

Upínače ISO 40 MK3, ISO 40 MK2, ISO 40 B18

M16

Profesionální svěrák 160 mm

Halogenová lampa

Horizontální frézovací trn 22 u. 27 mm 3. Technická data kovoobráběcího stroje

Maximální rozměr vrtání ? 50 x 125 mm

Upínací pouzdro ISO 40

Rychlost vřetene vertikální 115-1750 ot/min (9 rychlostí)

Rychlost vřetene horizontální 60 -1355 ot/min (12 rychlostí)

Rozměry křížového stolu 1200x280 mm

Pracovní rozsah v stolu v ose X 600 mm

Pracovní rozsah stolu v ose Y 230 mm

Zdvih - osa Z 380 mm

Maximální vzdálenost vřetene od stolu 350 mm

Vzdálenost vřetene ke stojanu 170-750mm

Upínače ISO 40 B 18, MK3, MK2

Naklápění frézovací hlavy +/- 45°

Max průměr prstové frézky 25 mm

Max průměr čelní frézky 100 mm

Rychlost posuvu 22/30/55/75/124 313/430 m/min

Výkon motoru 2 krokový motor S1 0,9-1,5 kW / 1,4-2,4 kW

Napětí 400 V

Váha netto 1180 kg

Váha brutto 1220 kg

Rozměry balení 2220x1600x1460 mm 4. Možné příslušenství stroje:

Vrtáky

Frézky

Chladící a mazací kapaliny

Univerzální sada svorek 52 ks 14 mm

Otočný stůl prům 200 mm

Magnetická V drážka

Paralel 14 ks
