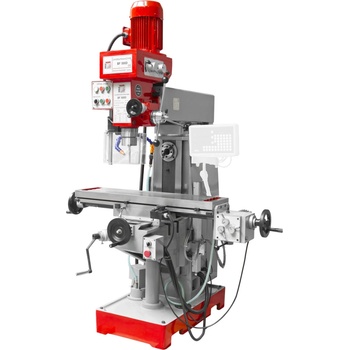

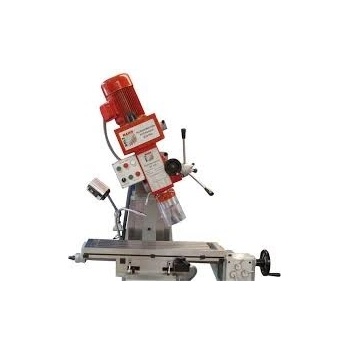

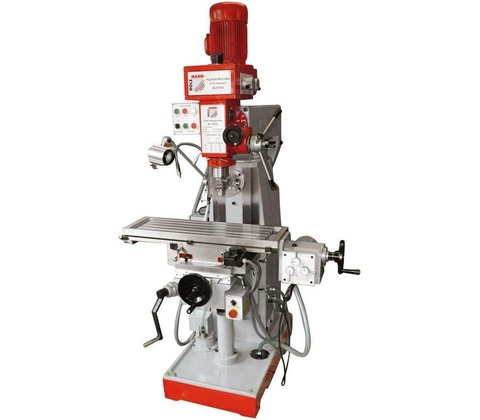

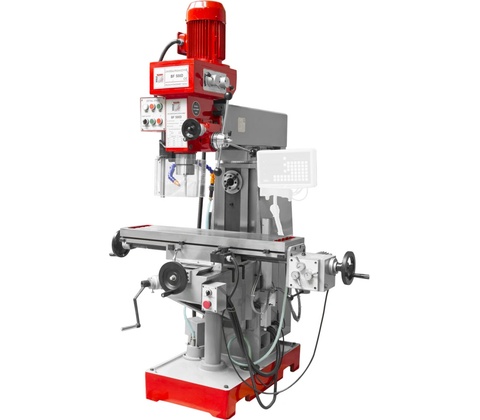

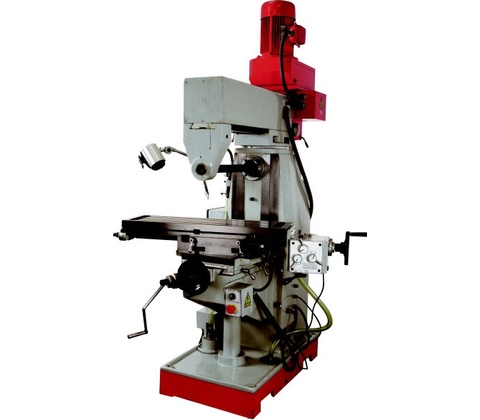

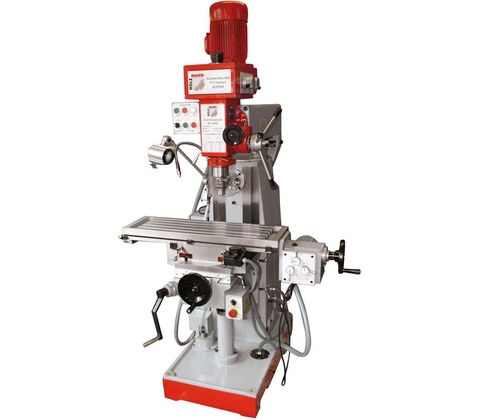

HOLZMANN BF 500D

Univerzální frézka HOLZMANN BF500D 1. Popis frézky HOLZMANN:

Vodorovné vřeteno ve standardu

Těžký a vibrace absorbující litinový stroj

Robustní náklopné (+90° -90°) vertikální frézovací vřeteno s převodovkou

Převodovka s kalenými, broušenými koly v olejové lázní

Otáčky po směru a protisměru hodinových ručiček jako standard

Možné řezání závitů do M16

Těžký a rozměrný křížový stůl s 14 mm drážkami k různým možnostem upevnění

Automatická převodovka pro posuv v ose X

Přesné vedení ve V drážce

Přednastavitelný doraz v ose X

Chladící systém a halogenová lampa jako standard

Rychlá a jednoduchá změna na horizontální funkci 2. Standardní výbava stroje:

Posuv v ose X 1 ks vřeteno 22 mm 1 ks vřeteno 27 mm

Chladící systém

Sada upínacích nástrojů (4,, 5, 6, 8, 10, 12, 14, 16 mm)

Upínací hlavička 1-16 mm (B18)

Redukce 1xMT2, 1xMT3, 1xB18

Profesionální svěrák 160 mm

Halogenová lampa 3. Technická data kovoobráběcího stroje:

Maximální rozměr vrtání ? 50 x 125 mm

Upínací pouzdro ISO 40

Rychlost vřetene vertikální 115-1760 ot/min (8 rychlostí)

Rychlost vřetene horizontální 60-1350 ot/min (9 rychlostí)

Rozměry křížového stolu 1000x240 mm

Pracovní rozsah v stolu v ose X 600 mm

Pracovní rozsah stolu v ose Y 230 mm

Zdvih - osa Z 400 mm

Maximální vzdálenost vřetene od stolu 440 mm

Upínače ISO 40 B 18, MK3, MK2

Naklápění frézovací hlavy +/- 45°

Výkon motoru 2 krokový motor S1 (100 %) S6 0,8-1,5 kW / 1,4-2,4 kW

Výkon motoru horizontálního vřetene S1 (100 %)/S6 2,2/3,3 kW

Napětí 400 V

Váha netto 800 kg

Váha brutto 980 kg

Rozměry balení 2220x1100x1140 mm 4. Možné příslušenství stroje:

Vrtáky

Frézky

Chladící a mazací kapaliny

Univerzální sada svorek 52 ks 14 mm

Otočný stůl ? 200 mm

Magnetická V drážka

Paralel 14 ks
